アクリル曲げヒーターを自作

アクリル板の曲げができると角が丸い形状に仕上がり、良い感じになります。

市販のアクリルヒーターは長さが約480mm。

大きなアクリル板を曲げる事ができません。

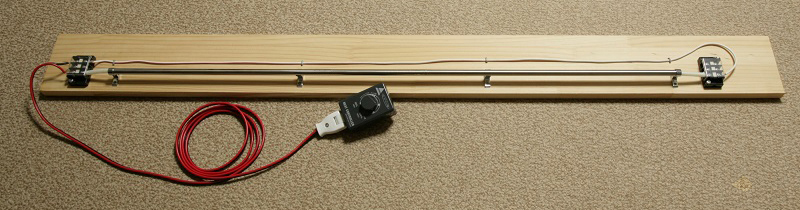

長さ880mmのアクリル曲げヒーターを作りました。

板厚3mmのアクリル板を曲げる事ができました。

必要な材料

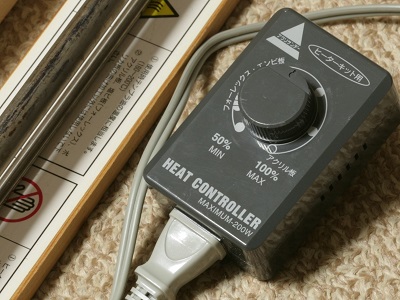

アクリルヒーター用200ｗコントローラー（あると使いやすくなります）

200ｗ.電熱線（コントローラーが200ｗなのでヒーターは200ｗ以下）

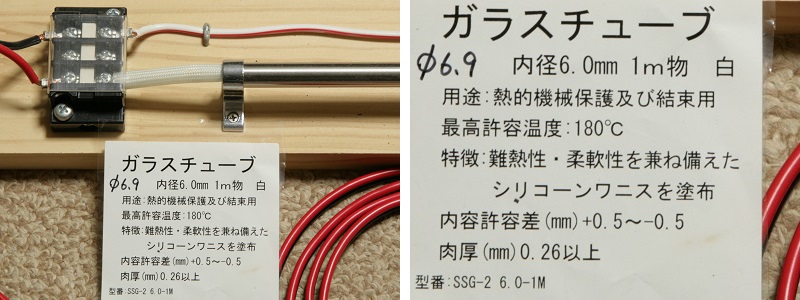

（絶縁材）内径6ｍｍのガラスチューブ

端子台３P（２Pでも可）　2個

太目（２スケ）２芯の電線2ｍくらい

２スケ単芯の電線1.2ｍ

２-3Ｒ（2スケア電線用で3mm丸穴）端子　8個

＊かしめる工具も必要

電線を固定するステップル　4個

＊ほかの資材でもＯＫ

100Vのプラグ

外径10ｍｍのステンレスパイプ（880mmにカット）

＊アルミパイプは膨張係数が大きくてＮＧでした。

10ｍｍパイプ用の受け（終端用2個はΦ7で穴開け）

貫通の2個は上側半分以上をカット

ネジ　端子台用に4本

＊パイプ受けは、付属のネジを利用

＊意外と安いのでビックリ。

＊ガラスチューブは、ジョイフル本田の電気材料売り場で見つけました。

10mmパイプ用受けを加工

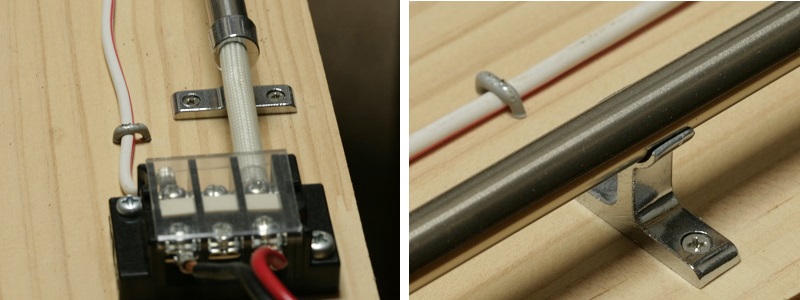

パイプ、端子台を仮置きして配置を決めます。

終端用のパイプ受けは2ｍｍずつ余裕を持たせて、パイプが膨張して長くなっても曲がらないようにします。

ガラスチューブをパイプ受けに通してからパイプを板に固定します。

＊パイプの「伸びしろ」が無いと弓なりに曲がります。

ヒーターを伸ばしてガラスチューブの中を通し、端子台に固定します。

配線して電線を固定すればできあがり。

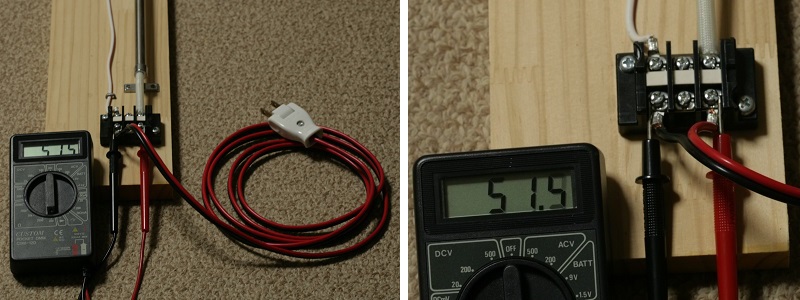

抵抗を測定したら、51.5オーム→194ｗ（ＯＫ）

完成！

使い方

段ボールなどで「型」を用意しておきます。

アクリル板をヒーターの上にのせて自重で曲がるまで待ちます。

コントローラーは80％くらいでスタートするとよいと思います。

ヒーターに当たっていた方（伸びやすい）が外になるように曲げます。

手で触れる温度（50℃以下）になったら完成です。
