高松琴平電気鉄道＠エムサ菌総合研究所
形式別写真・
1060形
▼ ▼ ▼
ご案内
|
資料としてはとても完全なものではありませんが、どうぞご活用ください。
車両の側面写真の向きは、 さよなら運転 （2005年6月） の模様は、こ ちらから。
|
▼ ▼ ▼
2005.6.25 仏生山
|

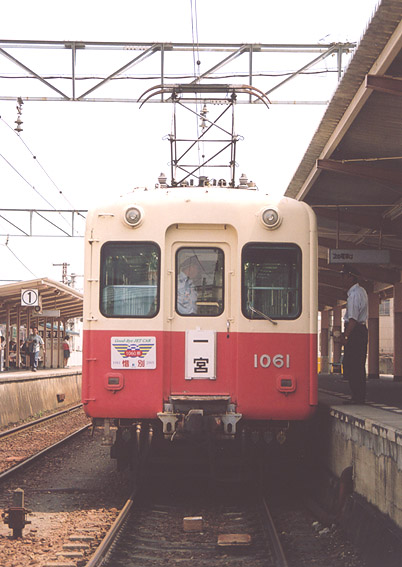

琴電琴平側の妻面です。 屋根上にパンタグラフがありますが、こちら側の妻面には配管がありません。
|
▼ ▼ ▼
2004.10.18 仏生山
|
高松築港側の妻面です。 パンタグラフからの配管は、屋根上ベンチレーターの左右を通ってこちら側の妻面で床下に 下りていきます。 屋根上での配管は、木製と見受けられるランボードのような台の上を通り、 車体裾まで下りきらずに台枠部分で車体に潜り込んでいます。
|
▼ ▼ ▼
2005.6.25 仏生山
|

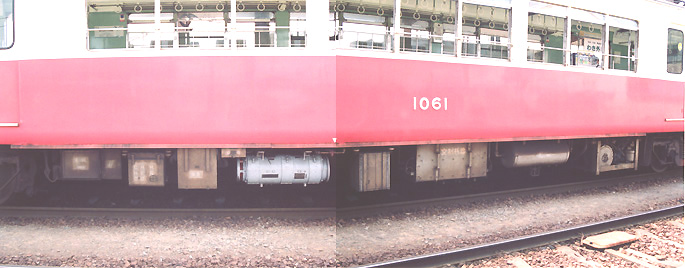

右側の床下機器です。 電動空気圧縮機、電動発電機はこちら側です。
|
▼ ▼ ▼
2004.10.18 仏生山
|

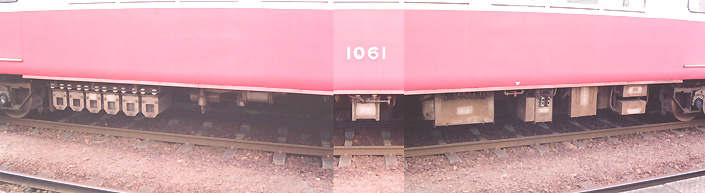

左側の床下機器です。 こちら側には主抵抗器、電空式主制御装置が装備されています。 ブレーキシリンダーの取り付け位置が、車体の中央ではなく琴電琴平側に寄っているようです。
|
▼ ▼ ▼
2004.10.18 仏生山
|
台車です。 京浜急行電鉄230形のものを履いています。
|
▼ ▼ ▼
2005.6.25 仏生山
|
車内の様子です。 車体内外とも、中間の扉を埋めた部分が自然な仕上がりになっているのは、
さすがといえましょう。 （「2005年6月のさよなら運転」ページから再掲）
|
▼ ▼ ▼
2004.10.18 仏生山
|

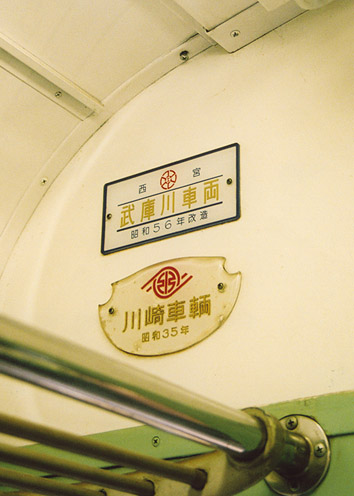

高松築港寄りの乗務員室と客室の間の仕切り・クシゲタ部の銘板です。 上がことでんへの譲渡の際に付けられた「武庫川車両」のもの、下が製造の際に 付けられた「川崎車輌」のもの。
|
▼ ▼ ▼
2005.6.25 仏生山
|
運転台です。 マスターコントローラー・ブレーキ弁は、ことでんの共通品です。 正面のメーターは速度計と圧力計の2つだけで、非常にシンプルです。
|
▼ ▼ ▼
（おわり）
▼ ▼ ▼
2008.2.28 エムサ菌
